高い技術力でお客さまのニーズにお応えします。地震計測機器地震検出装置 SCS形
誤作動防止、データ保持設計
特長
- 大規模地震による二次災害の防止を目的とする制御機器で、設置場所における地震動の加速度を検出し、信号（制御接点）を出力する装置です。
- 半導体方式と機械式のセンサーを内蔵し、雷害等の電気的障害に強く、信頼性の高い制御が可能です。
- 水平・垂直全方向の最大加速度および震度をデジタルで表示します。
- 4-200ｍAのアナログ信号の出力により、遠方監視ができます。
- 検出された地震データ（１秒毎の最大加速度および震度）を本体部のフラッシュメモリに保存し、USBメモリに出力することができます。
- 弊社従来製品（SCR形）と同一寸法であり、容易に交換可能です。
仕様
| 形名 | SCS | ||
|---|---|---|---|

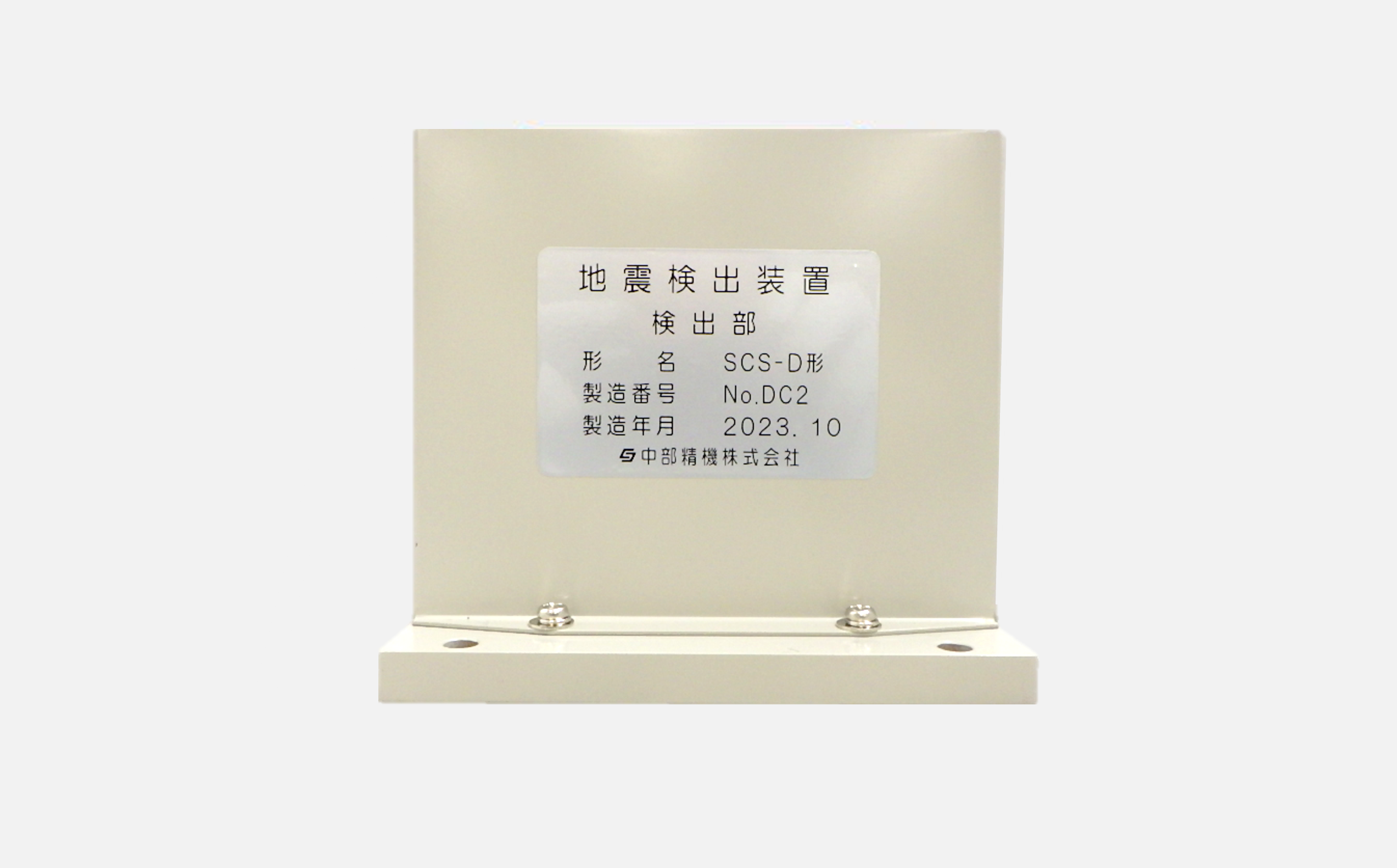

| 検出部 | 検出方式 | 半導体センサー（水平・垂直全方向） | |
| 検出範囲 | 50〜1999ガル・精度±10% | ||
| 応答周波数 | 0.5〜10Hz | ||
| 雷サージ対策 | 機械式センサー（倒立重錘）と半導体センサーのAND回路 | ||

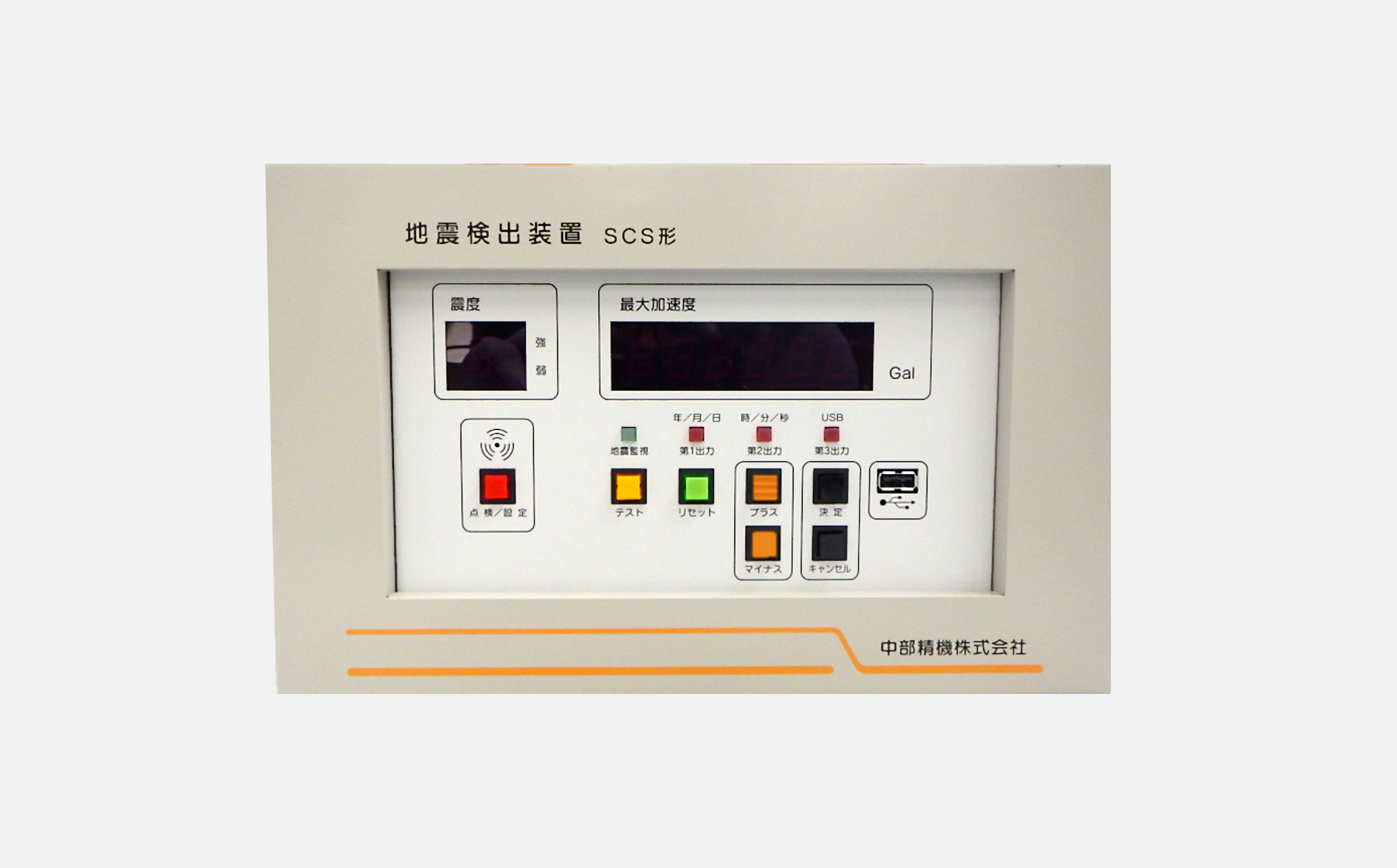

| 本体部 | 表示方式 | 最大加速度・震度をデジタル表示 | |
| 加速度設定方式 | ソフトウエアによる3段階設定 | ||
| 動作表示 | 制御接点出力時 3段階LED表示 | ||
| 外部出力接点数 | 故障接点出力・第1〜第3設定出力 各1a（無電圧接点） | ||
| 接点容量 | 0.6A／AC100V抵抗負荷 0.5A／DC110V 抵抗負荷 | ||
| テスト機能 | ランプテスト・第1〜第3設定の出力信号（手動操作） | ||
| 点検ロック機能 | 外部出力信号ロック（手動操作）警報ブザー発音時 | ||
| 電源 | AC100VまたはDC24V のいずれか選択 | ||
| 消費電力 | AC100V 約15VA・DC24V 約11W | ||
| 塗装色 | マンセル 5Y7/1 | ||
| 使用環境 | -10℃〜+50℃ 85%以下（結露しないこと） | ||
| アナログ出力 | 出力信号 4-20mA（出力内容 最大加速度） | ||
| フラッシュメモリ・外部出力 | 地震発生日時・最大加速度・震度・通信エラーなどの情報を記憶USBポートからUSBメモリにデータ出力が可能 | ||
